Perguntas Frequentes - Designer de Placas

Objetivo das perguntas frequentes- Além de tirar as duvidas mais comuns o objetivo é também informar sobre as inúmeras possibilidades na fabricação de placas que podem ser usadas tanto por desenhistas, designers, pelo próprio dono de uma organização ou solicitante de uma placa.

Não é incomum que designs produzam excelentes materiais gráficos incluindo até desenhos (sketches) em 3D para depois este mesmo material ser impresso em um banner de lona  2D

desvalorizando seu próprio trabalho.

Um mundo de oportunidades pouco explorado
para fabricação de placas
(Sejam placas de condomínio, placas de empresas, placas de fachadas de bares, restaurantes, cafés, lojas, etc.)

Alto e baixo relevo - posso usar os dois sistemas na mesma placa? sim as letras podem ser em alto e/ou baixo relevo, é uma boa oportunidade para diferenciar e ficar um bom design, usar tipos de letras diferentes e modelo de relevo diferente produz um excelente efeito na placa.




alto relevo



                 as letras da placa estão em baixo relevo e os números em carving V



contorno, letras e números em alto relevo

é importante que as dimensões (espessura da letra) esteja em espessura

suficiente para não fragilizar o material

e manter a integridade da placa

Carving em placas- Carving é uma forma de fazer a letra em baixo relevo mas com um corte em V, a maioria dos tipos de letras ficam muito lindas neste processo.

     na placa abaixo o trevo e o friso esta em baixo relevo e o número em V carving





                                         exemplo de fresagem em V e fresagem H



mostra a diferença entre o 2D , o V carving , o prismático e o 3D (tanto de face como de relevo), a imensa maioria dos itens em 3D mantém só o 3D de face.



exemplo de placa feita somente em carving

Placas integrais em 3D - Uma placa integral é uma placa feita de uma chapa,

por retirada de material por fresagem, não há itens colados, todos os itens foram feitos por usinagem de material de uma unica placa.



Placa integral é feita por retirada de material



Placa integral feita por retirada de material por usinagem



Placa integral feita por usinagem , retirada de material

exemplo de uma placa lisa com letras, números e arabesco colados

o friso é integral na placa



Placas multi camada em 3D - Diferente da placa integral o modelo multi camada tem uma sucessão de níveis executados a partir de partes separadas que vão sendo colocadas uma sobre a outra (o texto livraria, o coração, o Triskle, a base com borda dourada) são partes presas em uma base maior, lembrando que neste caso ocorre em ambos os lados da base perfazendo uma placa dupla face. Os itens tem diferentes alturas fazendo uma peça completa em 3D com diferentes peças e alturas, dando movimento e harmonia exclusivos a peça.



A peça village Wayside também é uma peça multicamada em 3D só que na configuração com Off-set (que são contornos maiores que o texto contornando a palavra) que cria um interessante aspecto e movimento na peça.



Mas qual a melhor? integral, multicamada ou colagem
Vai depender do objetivo da placa, local a ser colocada, do desenho e do efeito desejado
cada uma tem suas vantagens e suas desvantagens.

Integral - ideal para letras pequenas e grande número de detalhes
Multicamadas - pode-se atingir grandes espessuras
Colagem - ideal para formatos grandes

Para saber mais sobre a usinagem de Placas
click

Formatos da placa- formato é um importante atributo que da uma grande amplitude a placa, use e abuse de formatos diferentes, saia do oval, quadrado e retângulos.



Placa integral

aplicação de placa direta em grade ajuda a reduzir custos de materiais para

a sustentação da placas



 formato cria um diferencial único

letra emendada- A letra emendada tem uma grande afinidade com a configuração em 3D, apenas é necessário alguns cuidados, letras muito juntas pode ser difícil de ler e compreender, também com baixo kerf pode ficar difícil colorir diferentes partes, fundo, letra e face.



                       Um dos logos mais conhecidos e famosos no mundo é em letra emendada e por mais que você trabalhe com ele, em três D, logo, fachada etc, nunca o espaçamento não esta de acordo, em nenhum momento se cruza sem previsão e na elaboração de sombra. Não tem traços finos demais que poderiam quebrar,

Compare as duas imagens acima e fica fácil compreender

Fundos de Placas - Os fundos podem ser produzidos como acabamentos decorativos, para embelezamento, diferenciação, etc. seja por textura ou por construção dimensional. É a parte ainda menos explorada dentro das possíveis em Placas Profissionais e também a que pode apresentar melhores resultados.

o fundo é como a placa fica na parte que não contém letras e números.





mas que tipo de fundo posso utilizar?

existem formas manuais, formas usinadas e desenho na arte





fundo usinado





fundo usinado por desenho na arte

desenho na arte é inserido na arte, os modelos de fundo usinado

são um padrão que será aplicado em uma área determinada.





fundo usinado, A Escriba Placas tem dezenas de modelos de fundo usinado

Nossos softwares importados tem esta especialidade

consulte sobre sua necessidade ou ideia





fundo manual, aplicado
estes fundos reticulados ficam muito lindos





fundo usinado





fundo manual no preto e fundo usinado no vermelho





uma placa que parte de muito simples, onde uma borda, um arabesco e um fundo trabalhado cria uma ambientação de requinte.

fundo manual trabalhado

desenho livre

fundos usinados

os fundos usinados repetem uma condição fielmente

outros dois recursos muito interessantes são a aplicação de fundo por usinagem

São aplicados frisos com ferramentas V carving.

O segundo recurso é a aplicação de resinas, que pode tanto ser aplicada

em fundo quanto sobre letras ou inscrições

Degrades em placas- normalmente não são usados, melhor sempre cores solidas, consulte caso necessário, na arte é sempre melhor não usar degrade, serrilhados, etc pois não definem áreas físicas com precisão.

degrades melhor usar somente na hora de colorir.



A  imagem a esquerda (acima) esta em preto e a da direita (abaixo) tem degrade, a imagem a direita não esta em preto e branco o que acarreta uma distorção da imagem, a imagem terá que ser vetorizada para poder ser executada com qualidade na fabricação de placas, e esta mesma imagem com degrade esta em condições e é usual para um folheto impresso por exemplo.

Uma peça muito interessante de sinalização que quebra o habitual para uma ambientação. As pinturas combinado e contrastando, entre detalhes 3d faz desta peça algo realmente diferenciado. E todas são cores solidas.

Tamanho de letra na placa - praticamente qualquer medida pode ser fabricada, o importante é que possa ser bastante legível para o observador, tamanho, cores e contraste são fatores fundamentais.



tipos diferentes de letras na mesma placa ajudam na harmonização



distância do observador, contraste, tamanho da letra, tipo da letra e sua combinação,

formato, cores e contraste com o fundo.

Veja como é difícil obter a atenção do observador.

Fundo do ambiente - uma placa deve ser construída pensando em contrastar com seu fundo externo a placa, exemplo a cor da parede ou a cor de fundo que pode ser um arvoredo verde, que logicamente uma placa verde não vai ficar bem em fundo verde, a solução será quebrar a condução entre as cores com algum diferencial de contraste.



Tipo de letra na placa.....- pode usar qualquer tipo de letra, existem os modelos de mercado ou modelos especialmente desenhados para uma aplicação. Usar dois tipos de letras na mesma placa cria uma harmonia do conjunto.



letras com off set que é um contorno



tipos diferentes de letras da mesma familia criam uma harmonia



                     algumas aplicações necessitam de letras que sejam legíveis

com alto contraste, tamanho e espaçamento

Posso incluir logos- uma placa pode ser um logo, ou em uma placa pode ser incluso um logo, pode também incluir arabescos e imagens 3D.



Placas para loby são um placa com necessidade especificas de afirmar

a marca perante os visitantes e sua imagem a todos inclusive funcionários



Um logo deve representar fielmente a sua estrutura, seja em proporção, cores e adereços

Como fica desenhos e figuras na placa - Muitos desenhos podem ser tratados como apliques e serem posicionados na placa, podem ser feitos em formato 3D ou em formato de placas multi camas.



O chopp nesta placa é um aplique que foi produzido em 3D

possui relevo, colado a placa

O cacho de uvas nesta placa é um aplique que foi produzido em 3D,

possui relevo



Praticamente tudo pode ser fabricado com a condição de criar relevo e

assim com as diferentes profundidade em uma peça 3D.



Qual a durabilidade da placa - Uma placa é feita com materiais plásticos de alta durabilidade, resistente a intempéries com acabamento automotivo, tendo a manutenção e limpeza adequada dura o mesmo que um veículo automotivo colocado ao tempo. Um veículo que ficar ao tempo e nunca for lavado terá sua durabilidade reduzida assim como uma placa.



este é um exemplo de placa com seu próprio suporte, criando um conjunto chamado Monument, é fabricado totalmente no fornecedor da placa e somente instalado no local determinado.



Monument usada na industria



Monument usado em condomínio

São peças de uso externo sujeitas a todo tipo de intempérie com alta durabilidade

De que materiais são feitas as placas - depende da aplicação, HDU, PVC, Acrílico, polietileno, cores tintas, etc. Depende do projeto e uso que se fará dele.



Uma Placa tem que atender um objetivo e pode estar em conjunto com itens de diferenciação, figuras, desenhos, bonecos, etc.

revestimentos, coberturas de proteção e capa,.....pinturas etc.



Escriba tem um variado estoque de placas usadas na  fabricação

de Placas profissionais

Que cores são possíveis, praticamente qualquer cor é possível, lembrando que cores em um computador x cores impressas em papel ou lona x pintada em uma alvenaria x cores pintada em uma placa sempre serão com tons diferentes.

Na tela as cores não são criadas a partir da CMYK,( ciano, magenta, amarelo e preto), mas recomposta em RGB, vermelho, verde, e azul, as letras são compostas por linhas ou pontos elementares e o preto não é uma tinta, mas a ausência de luz, tudo isso vai influenciar no produto final.

Algumas cores são difíceis de se obter, como usamos tintas automotivas é necessário que exista esta tinta em linha de algum veículo ainda fabricada para ser de fácil obtenção.





Uma peça de construção interessante pois as letras praticamente tem a mesma cor de fundo e tons são aplicados com escurecedores, ou até um certo tipo de degrade

A arte para placas - que extensões pode ser feita a arte, PDF, a chamada CDR , DXF, jpeg, rlf,entre outras. A arte devem ser tomados cuidados com traços, contornos, linhas que se cruzam,linhas interrompidas, lembre tudo é um percurso para fazer que não pode ser interrompido e ou cruzado.

Nos sempre produzimos um croqui da arte da placa para avaliar as condições da arte.

A arte ideal para usar em usinagem deverá ser em preto e branco sem degrades.






Em uma arte após finalizada é definida a estrategia de usinagem, que vai definir as diferentes alturas de cada face do desenho, produzindo uma material em três dimensões.



Detalhes na arte- a arte não pode ter vetores duplicados, interseção de vetores, linhas cruzadas ou linhas interrompidas. Pode conter alto nível de detalhe. Todo o resultado é uma peça real física, então traços finos demais podem quebrar, consulte se tiver duvida existe sempre uma solução.



kerf ou espaçamento entre as letras nas placas - importante que exista espaço entre as letras para que a ferramenta possa fresar de forma a não juntar as letras.



exemplo de bom espaçamento, fica muito fácil de perceber que a leitura é facilitada



mesmo em curva as letras tem um bom espaçamento entre elas , garantindo a legibilidade e a usinagem de forma correta.

Isso é especialmente interessante

Posso fazer uma placa dupla face- sim Escribas Placas é especialista em placas dupla face, especialmente por sua enorme vantagem de poder ser vista por ambos lados da calçada.

As placas dupla face podem ser fabricadas em todas as configurações tanto em integrais ou multicamada



O interessante da placa dupla face é inovar criar algo diferente, agregando imenso

valor ao conjunto



As placas dupla face podem ser fabricadas com mão francesas tradicionais ou criações especificas



Dupla face é uma oportunidade unica de diferenciação



Dupla face com incorporação de figuras

Mão francesa para placas - pode ser feito um projeto com desenho único ou escolhida entre os modelos de linha, alterando somente o tamanho.



                                           modelos especiais sob desenvolvimento



exemplo de modelo sob encomenda

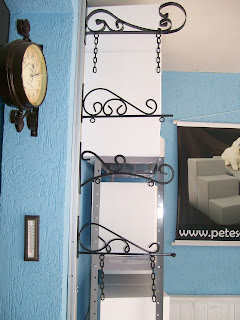

modelos padrão de mão francesa, muda apenas o tamanho
todos os modelos podem ser usados qualquer tipo de placa

Postes de fixação para placas  - podem ser fornecidos em alumínio, que evita a manutenção .

São fornecidos normalmente em pares e tamanhos conforme o projeto, não apodrece mesmo enterrados no solo.



as emendas são feitas com parafusos de aço inox e suportes de nylon



Um desenho especial pode ser fornecido como cobertura ao tubo de aluminio.

neste exemplo reveste o tubo criando uma harmonia com o estilo da placa

Placa anti-vandalismo - Muitas placas são necessárias ou até obrigatórias em diversas situações, locais possíveis de ataque de vandalismo, locais com filas, etc. muitos destes ataques são até velados, não parecendo um ataque. este tipo de placa tem a letra envolta em um off-set que reduz a dimensão altura da letra sendo impossível de ser quebrada com a mão. Isso produz uma letra bastante forte impedindo o vandalismo e/ou que sua destruição seja dificultada



esta construção ajuda a diminuir os casos de danos por vandalismos

Placas especiais - são projetos específicos pois ter características únicas.



Uma placa que substitui a placa de fachada, normalmente são colocadas ao lado

da porta principal

No exemplo retrata a própria casa da placa



Peças e partes de parques temáticos que unem letras e ambientação





Peça que inclui diferentes técnicas de fabricação e fundo



Uma criação móvel, nem é fachada, nem porta é divulgação no local que precisa



esta placa é feita a partir de uma material base preto, foi feitas letras em carving e aplicado

folhas de ouro

a razão da folha de ouro é o excepcional brilho obtido

existem folhas reais e folha imitação, a diferença além do preço

e a durabilidade e o uso interno/externo



Placa número de casa, usada em residencias para referencial e identificação de endereço



Placa em peça unica que inclui diversas técnicas, usinagem 3D, usinagem 2D de letras e fundo usinado



Tratamento de fachadas



Fachada ainda é um tabu, poucas empresas exploram de forma efetiva e diferenciada



Exemplo criativo de fachada

Cenário e ambientação - Nos também produzimos cenários (feiras, pdv, exposição em Loby, eventos, etc)



Cenários para ponto de venda



Cenário parque temático



Letras e números, bases para expor produtos em vitrines



mock ups, protótipos

                                              Para saber mais como elaborar uma placa

Tendo qualquer duvida contate

marsexto@terra.com.br

41 33727306

teremos prazer em auxiliar na escolha e confecção de sua placa
